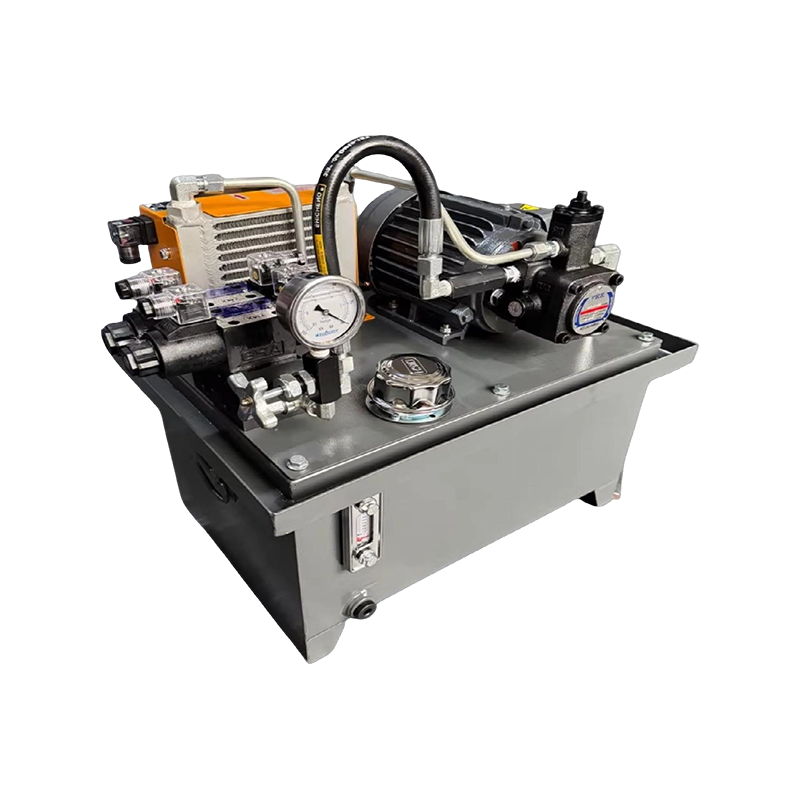

4KW/A 電気油圧パワーユニット (EHPU)

油圧パワーユニットの選択において電気駆動が合理的な場合

電気動力ユニットとエンジン駆動油圧動力ユニットのどちらを選択するかは、単純な好みではありません。動作環境、デューティ サイクル、利用可能なインフラストラクチャ、およびダウンタイムの影響が反映されます。電気モーター駆動の HPU は、グリッド電力または信頼性の高い発電機の供給が利用可能で、クリーンで一貫した動作が優先されるあらゆる環境において明らかな利点を持っています。

4 kW の電力レベルでは、電気駆動構成は特に次の用途に適しています。 断続的および半連続的な使用用途 モーターはシステムの要求に応じて起動および停止します。アイドル期間中であっても機械的磨耗や燃料消費が発生する内燃エンジンとは異なり、電動モーターはポンプをアクティブに駆動している場合にのみ電力を消費します。そのため、油圧プレスの操作、小規模の昇降システム、または制御流量の灌水バルブなど、負荷プロファイルが変化する用途では本質的に効率が高くなります。

また、電動 HPU は、密閉された施設、屋内の工業環境、またはデリケートな農業環境において重要な要素である燃焼排出物、燃料貯蔵要件、および排熱を排除します。のために 4KW/A 電動油圧パワーユニット , Wuhu Qisheng Intelligent Equipment Co., Ltd. は、自社の高出力機器製品群全体に使用されているのと同じ精密エンジニアリング基準を適用し、要求の厳しいアプリケーションが必要とする信頼性と動作の一貫性をコンパクトな電気ユニットが確実に提供できるようにしています。

コンパクト電動 HPU の「A」構成を理解する

油圧パワーユニットの命名法では、「A」などの構成文字は特定の設計のバリエーションを示し、通常はリザーバの向き、バルブの配置、または取り付けスタイルに関連します。小型電動 HPU の「A」指定は、通常、 垂直リザーバー構成 モーターが油圧タンクの上部に直接取り付けられるため、設置面積が最小限のユニットが作成され、機械フレームに統合したり、機器デッキに取り付けたり、従来の水平レイアウトが現実的ではないスペースに制約のある筐体に設置したりできます。

この垂直方向の積み重ね配置には、特定の用途向けのユニットを評価する際に理解する価値のある実用的なエンジニアリング上の利点がいくつかあります。

• 床面積の削減 — 垂直型ユニットは通常、同等の水平型構成よりも占有床面積または取り付け面積が 40 ～ 60% 少ないため、スペース予算が限られている機械設計への統合が可能になります。
• ポンプの直接水没または直結ポンプの取り付け — 多くの垂直設計では、ポンプがリザーバーに沈むか、モーターの直下に密接に接続されているため、吸入ラインが短くなり、始動時のキャビテーションのリスクが軽減されます。
• 簡素化された配管レイアウト — モーター、ポンプ、リザーバを垂直スタックに配置することで、圧力ポートと戻りポートの位置を標準化でき、OEM 機械統合プロジェクトにおけるカスタム ホースの配線を削減できます。
• モーター冷却に関する考慮事項 — 垂直マウントでは、モーターの熱は流体に下方に伝導するのではなく、リザーバーから上昇し、軽負荷の用途では流体の動作温度に適度なプラスの影響を与える可能性があります。

サプライヤー間で HPU モデルを比較する場合、標準的な意味を仮定するのではなく、そのメーカーの命名体系において構成文字が具体的に何を示しているかを確認することで、機器の納入後に修正するのが難しい仕様の誤りを防ぐことができます。

モーターの電気仕様を現場の電源に適合させる

4 kW 電気モーターは、単相 220V、三相 220V、三相 380V、およびさまざまな国際電圧規格など、幅広い電圧および相構成で入手できます。利用可能な電源に適したバリエーションを選択することは、油圧性能パラメータに焦点を当てるときに見落とされがちな基本的な調達ステップです。

電圧マッチングを超えて、 モーター保護等級（IP定格） 設置環境に合わせる必要があります。 IP54 定格のモーターは、偶発的な粉塵や飛沫にさらされるほとんどの屋内産業環境に適していますが、屋外または洗浄環境では通常、モーター巻線への湿気の侵入を防ぐために IP55 または IP65 が必要です。これは絶縁不良の一般的な原因ですが、正しい初期仕様で完全に防止できます。

OEM およびフィールド アプリケーションにおけるコンパクト電動 HPU の実践的な統合のヒント

4 kW レベルのコンパクトな電動 HPU は、スタンドアロン ユニットとして導入されるのではなく、OEM マシンのビルドに統合されたり、既存の機器に改造されたりすることがよくあります。この統合コンテキストでは、スタンドアロンのインストールでは影響しない、長期的なパフォーマンスと保守性に影響を与える実践的なエンジニアリングの詳細が導入されます。

機械に統合された設置では、振動絶縁に特に注意を払う必要があります。 HPU が、他の機械コンポーネントも搭載している組み立てられた鉄骨フレームにしっかりとボルトで固定されている場合、モーターとポンプの振動が構造を通して伝わり、溶接接合部での疲労亀裂を促進し、油圧継手が緩み、可聴騒音の増幅を引き起こす可能性があります。 HPU ベースとマシンフレーム間の防振マウント これは、長期的な機械的完全性に対して不釣り合いにプラスの効果をもたらす低コストの対策です。

統合型施設での貯水池へのアクセスにも事前の計画が必要です。 HPU を最終位置に取り付けた後も、オイル レベルの検査、充填ポートへのアクセス、およびドレン バルブのクリアランスにアクセスできるようにする必要があります。この要件は、設計段階では簡単に対応できますが、遡って対処するのは困難で費用もかかります。設置時ではなく、設計段階で機械の外形に照らして HPU の寸法図を確認することで、装置の動作寿命全体にわたって続くサービス アクセスの問題を回避できます。

特定のポート位置、非標準のリザーバ容量、統合された方向弁マニホールド、または変更された取り付けインターフェースなど、カスタマイズされた構成が必要なプロジェクトの場合、Wuhu Qisheng Intelligent Equipment Co., Ltd.のエンジニアリング チームは OEM 顧客と直接連携して、コアを中心としたカスタマイズされたソリューションを開発します。 4KW/A 電動油圧パワーユニット プラットフォームを利用して、納入後に現場で変更を加える必要がなく、コンパクトな電動 HPU が意図した用途に正確に適合することを保証します。
